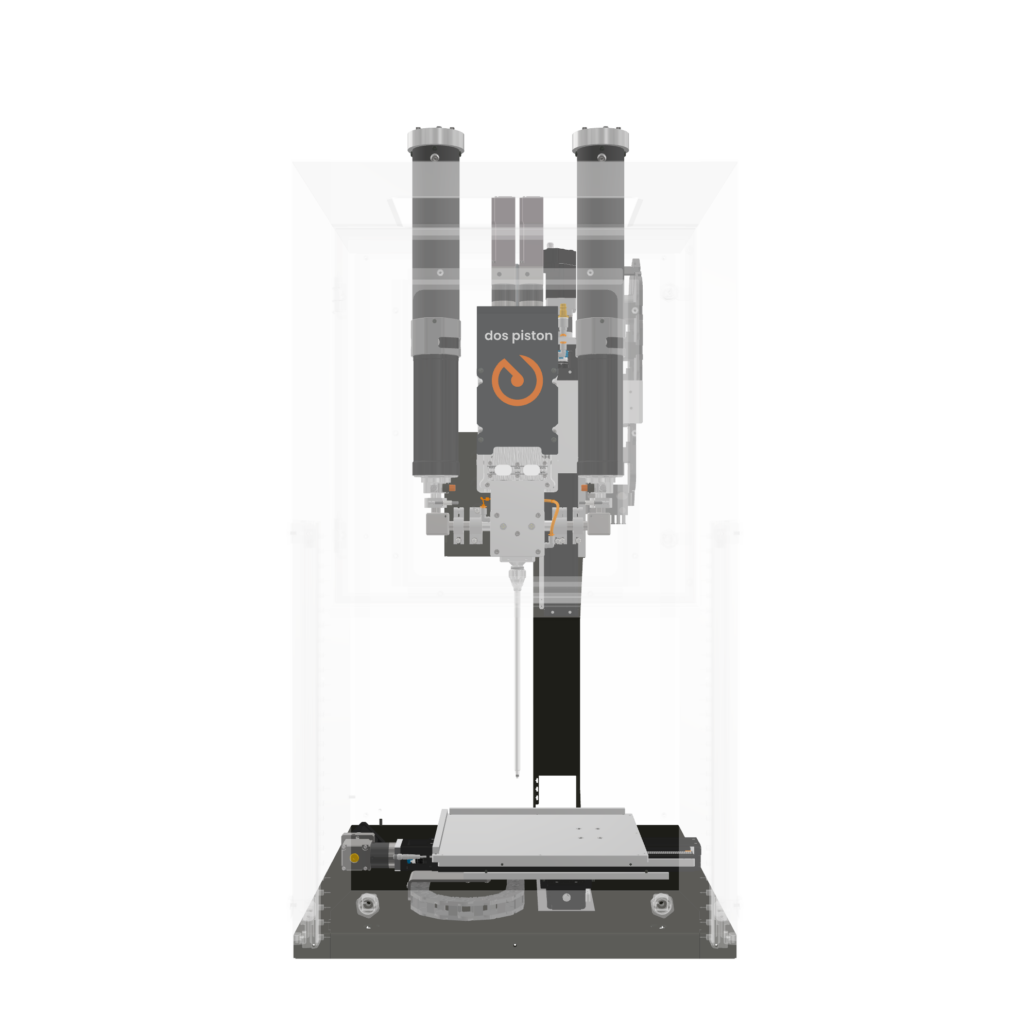

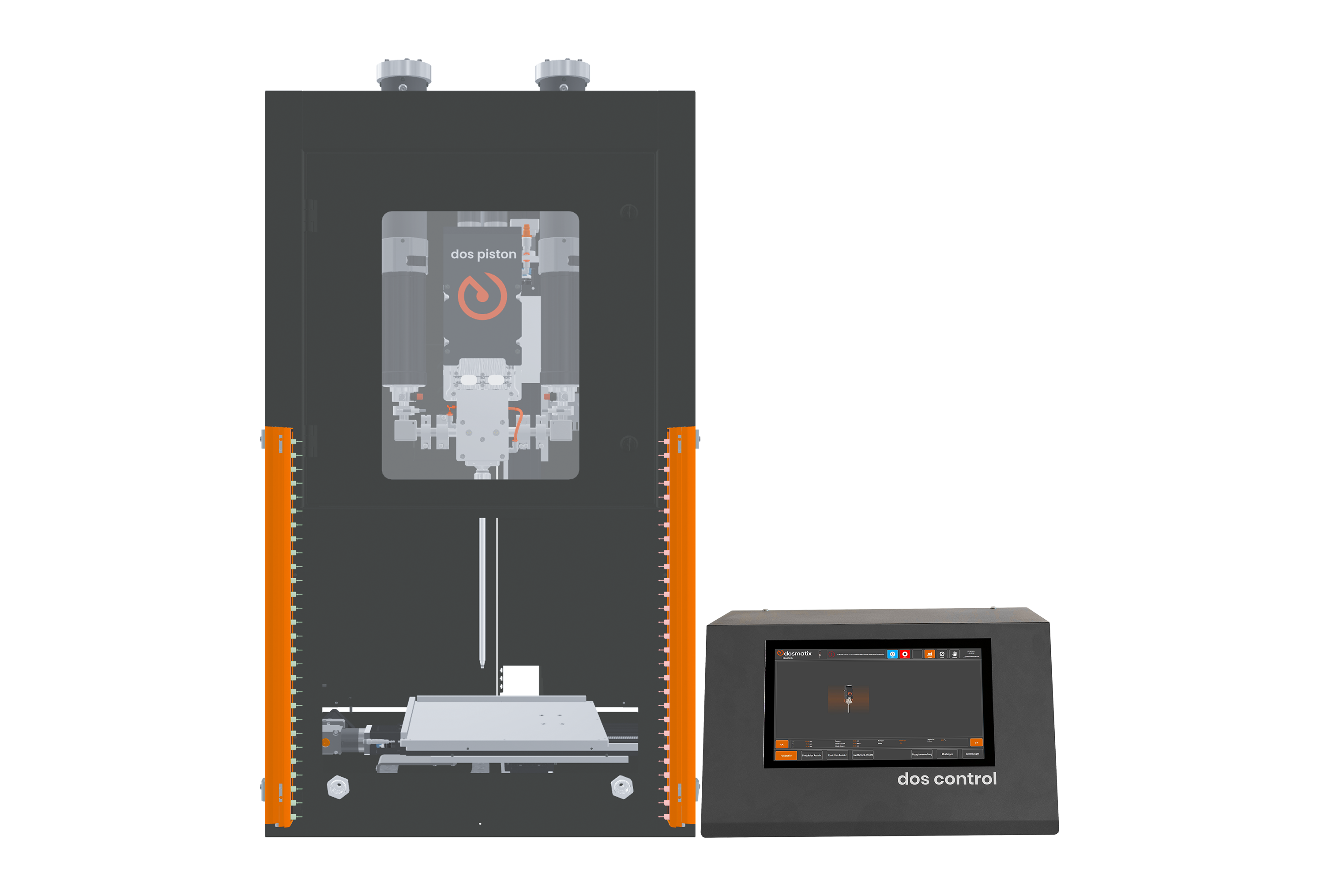

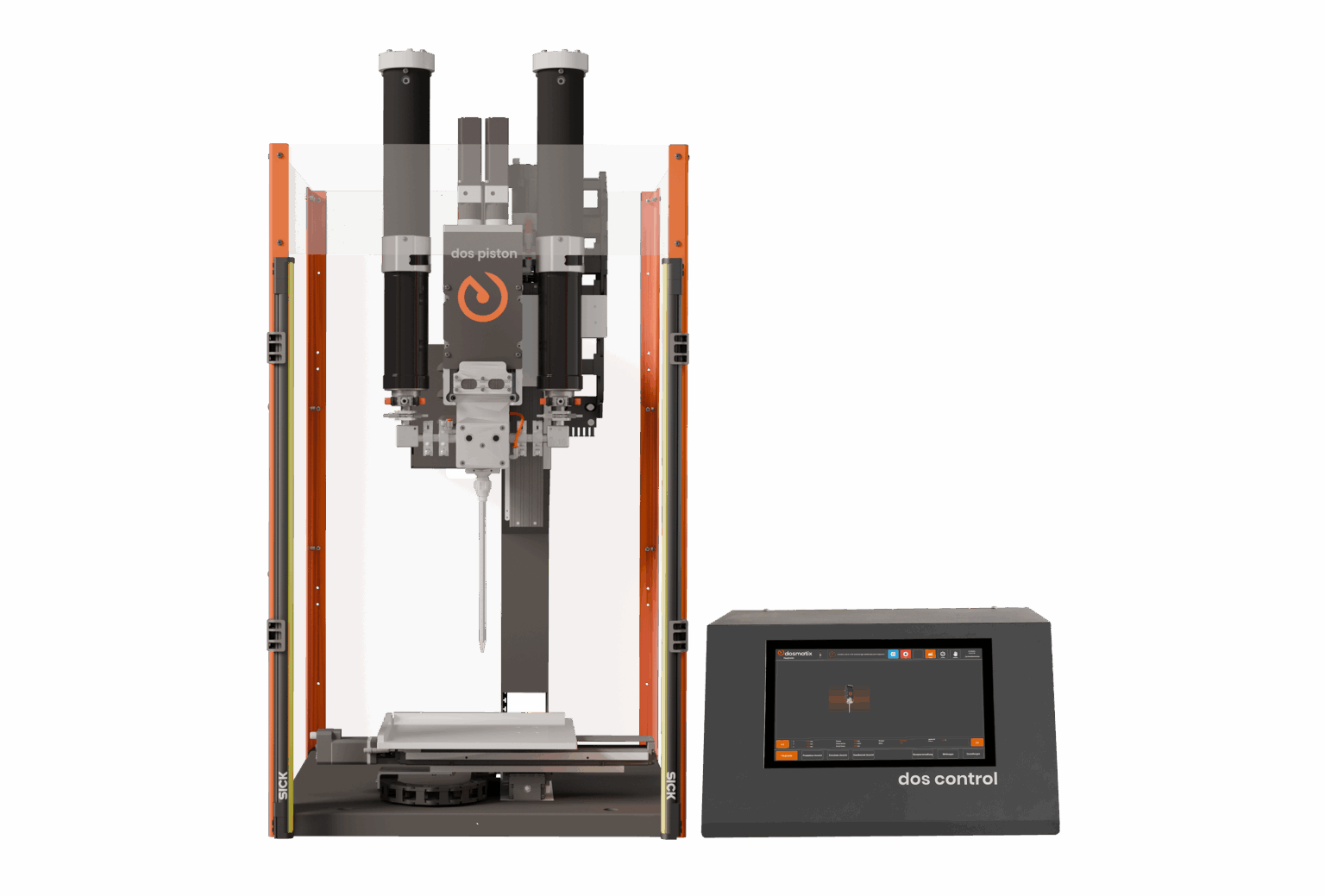

Die dos cell light von dosmatix ist ein kompakter, CNC-bahngesteuerter 3-Achsen-Dosierroboter für präzise Anwendungen mit höchster Wiederholgenauigkeit. Der Tischroboter benötigt nur eine geringe Stellfläche und bietet eine leistungsstarke Komplettlösung für die automatisierte Dosiertechnik.
Ausgestattet mit robusten Linearachsen, präzisen Kugelumlaufspindeln und leistungsstarken Closed-Loop-Motoren, ermöglicht das System eine exakte Bahnsteuerung. Eine integrierte Sicherheitsumhausung sowie eine hochwertige Steuerung von Beckhoff sorgen für eine sichere, flexible und zuverlässige Prozessführung.
Das System eignet sich ideal für halbautomatisierte Fertigungen und präzise Dosieranwendungen – etwa in der Elektronik, Medizintechnik, Luft- und Raumfahrt sowie in weiteren Industriebereichen – zum Auftragen von Vergussmaterialien oder Dichtungsraupen.
Kompakt, einfach integrierbar, leistungsstark
fragen zum produkt?
kontaktieren sie uns:
deshalb ist dos cell light
das richtige produkt für sie
deshalb ist dos cell light das richtige produkt für sie
Leistungsstarke
Komplettlösung
- Ideal für halbautomatisierte Fertigungen in der Elektronik
- Höchste Präzision und Wiederholgenauigkeit
- Kostengünstigere Lösung mit kurzer Amortisationszeit
Geringe Stellfläche,
hohe Traglast
- Platzsparende Tischbauweise für flexible Produktionsumgebungen
- Stabile Konstruktion für exakte Positionierung, selbst bei hohen Lasten
- Geeignet für anspruchsvolle Dosieraufgaben mit hoher Präzision
Performantes
Steuerungssystem

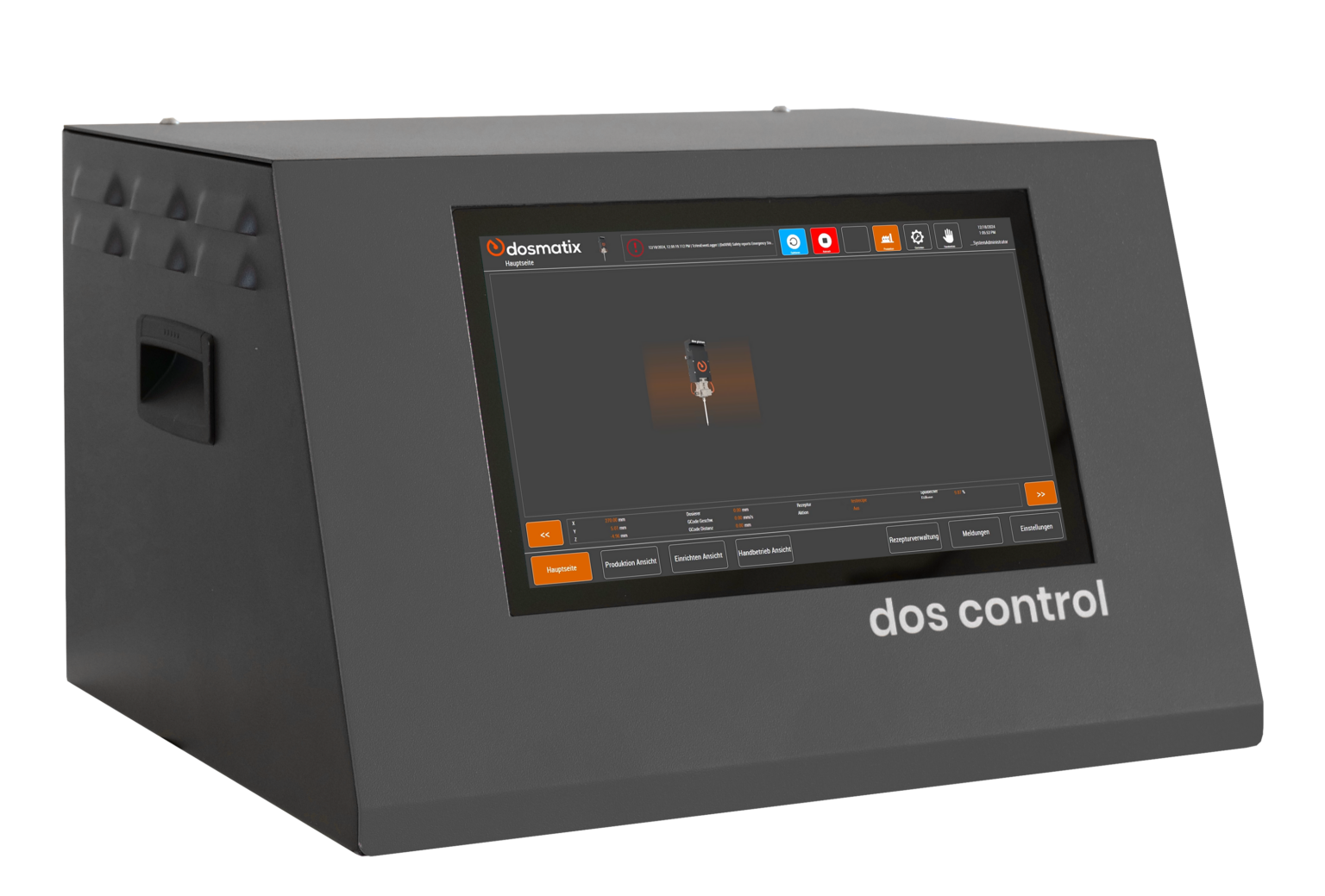

- Zentrale Dosiersteuerung über die dos control
- Benutzerfreundliches User-Interface
- Industrierobuster Steuerung über Beckhoff Automation
- Ansteuerung zusätzlicher Achsen, auf Anfrage möglich
Sicher und
effizient

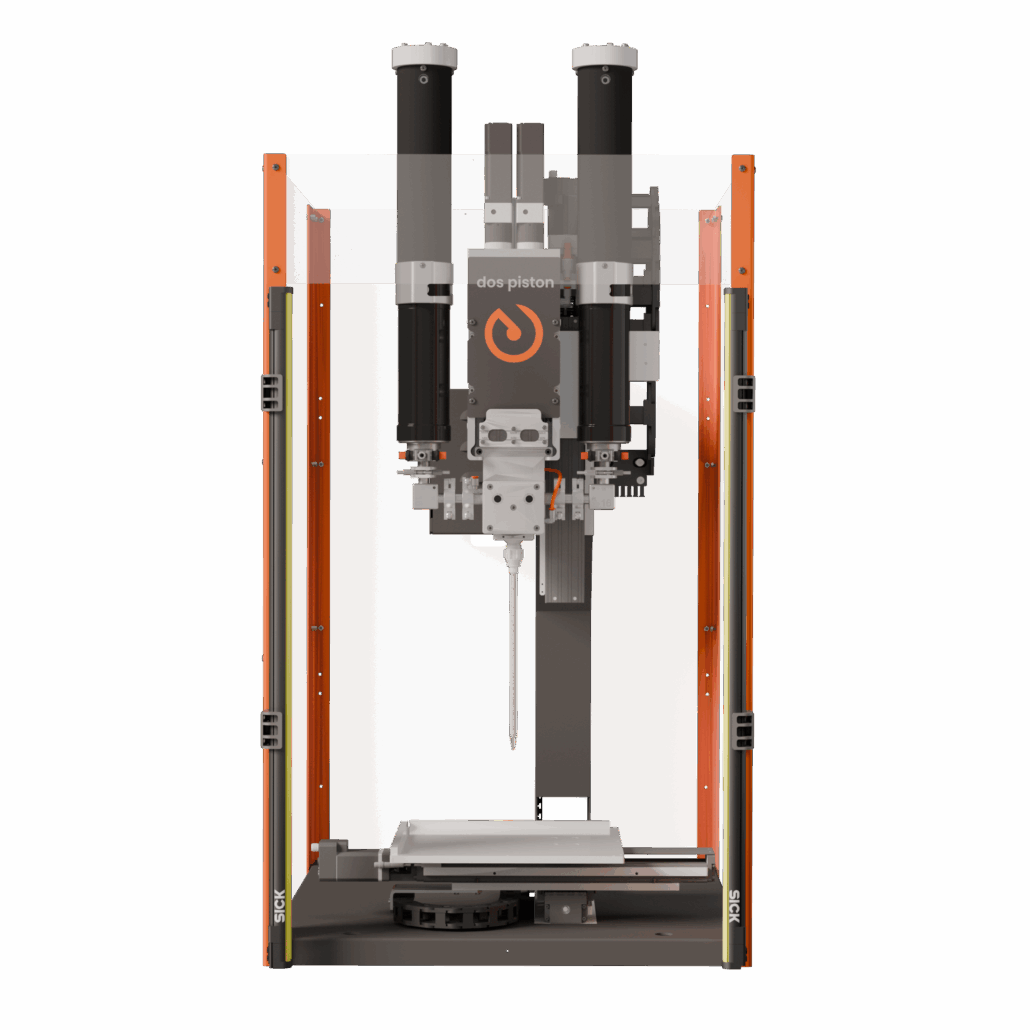

- Integrierte Schutzumhausung für eine sichere Arbeitsumgebung
- Sicherheitslichtgitter für maximalen Schutz
- Variante ohne Schutzumhausung (länderabhängig) auf Anfrage möglich
diese innovationen ermöglichen
best-in-class performance
Flexible Steuerung des Mischverhältnisses
Der dos piston verfügt über zwei Motoren – jeweils einen pro Mischkomponente. Dadurch erfolgt eine Feinjustierung des Materialmischverhältnisses (z. B. Harz und Härter) über die softwarebasierte individuelle Ansteuerung der beiden Motoren.
Die Vorteile: Maximale Flexibilität und einfaches Handling.
Sensorik und Steuerungssoftware
Analoge und digitale Sensoren ermöglichen eine Messung des Kolbenstands.
Die Topfzeit jedes Vergussmaterials (Zeitintervall, in dem eine Verarbeitung möglich ist) wird automatisch per Software hinterlegt, um eine automatische Warnmeldung bei Zeitüberschreitung auszulösen.
Zudem ermöglicht die dezentrale Architektur eine maximal effiziente Integration in Gesamtsysteme.
Strömungsoptimierte Materialführung
Sämtliche Materialführungen im dos piston wurden strömungsoptimiert, somit kann Vergussmaterial an jeder Stelle störungsfrei und performant fließen.
Austauschbarer Ventilblock
Sämtliche Ventile (Einlass und Auslass) des dos piston sind flexibel austauschbar.
So kann ein Wechsel der Ventilart z.B. zu Wartungszwecken mit wenigen Handgriffen erfolgen.
Mischrohr mit Mischwendel
Am Dosierauslass wird ein Mischrohr mit Mischwendel aufgesetzt, um eine gleichmäßige Vermischung der Komponenten zu einer homogenen Vergussmasse zu gewährleisten.
Bei den Mischrohren handelt es sich um Einwegprodukte aus Kunststoff.
steuerungssystem
► Zentrale Steuerung: Effiziente Dosiersteuerung für manuelle Arbeitsplätze und Integrationssysteme
► Intuitive Bedienung: Benutzerfreundliches User-Interface für einfache Steuerung, Überwachung und Rezepturverwaltung
► Industrierobustes System: Basierend auf der Beckhoff-Steuerung – sicher, zuverlässig und kompatibel
► Flexibel & anpassbar: Modulare Optionen wie verschiedene Displaygrößen, Kabellängen, Schwenkarmlösungen und mehr…
technische daten
| Variante | dos cell light |
| Außenmaße (lxbxh) | 660 x 850 x 1175 mm |
| Gewicht inkl. Dosierequipment | ca. 100 kg |
| Verfahrbereich XYZ | 300 x 300 x 300 mm |
| Wiederholgenauigkeit | + – 0,01 mm |
| Präzisions-Kugelumlaufspindel | 5 mm/Umdrehung |
| Verfahrgeschwindigkeit* | 80 mm/s |
| Max. Beladung | Werkzeug Traglast – 12 kg Werkstück Traglast – 5 kg |
| Druckluftversorgung | Konstant 6 Bar, Klasse 5 DIN ISO 8573-1 |
| Spannungsversorgung | 230V AC (L-N-PE) / 16A |
| Steuerungssystem | Beckhoff Automation: Kompakt-Industrie-PC Betriebssystem TwinCAT – 3 EtherCAT, TwinSAFE, USV 1sec |
| Control Panel | 12 Zoll Farbdisplay |
| CNC: Montion Control | 3-Achsen CNC – Montion, Closed-loop-Motoren |
*Andere Konfigurationen nach Absprache möglich
technische daten
| Variante | dos cell light |
| Außenmaße (lxbxh) | 660 x 850 x 1175 mm |
| Gewicht inkl. Dosierequipment | ca. 100 kg |
| Verfahrbereich XYZ | 300 x 300 x 300 mm |
| Wiederholgenauigkeit | + – 0,01 mm |
| Präzisions-Kugelumlaufspindel | 5 mm/Umdrehung |
| Verfahrgeschwindigkeit* | 80 mm/s |
| Max. Beladung | Werkzeug Traglast – 12 kg Werkstück Traglast – 5 kg |
| Druckluftversorgung | Konstant 6 Bar, Klasse 5 DIN ISO 8573-1 |
| Spannungsversorgung | 230V AC (L-N-PE) / 16A |
| Steuerungssystem | Beckhoff Automation: Kompakt-Industrie-PC Betriebssystem TwinCAT – 3 EtherCAT, TwinSAFE, USV 1sec |
| Control Panel | 12 Zoll Farbdisplay |
| CNC: Montion Control | 3-Achsen CNC – Montion, Closed-loop-Motoren |
*Andere Konfigurationen nach Absprache möglich
die funktionsweise von dos gear
Förderung des Vergussmaterials von der Materialversorgung zum Dosierer.
Vergussmaterial wird durch die Zahnradpumpe im exakten Volumen gefördert.
Das Vergussmaterial wird auf das Bauteil aufgetragen.
