handarbeitsplätze
die perfekte (einstiegs-)lösung
handarbeitsplätze
die perfekte (einstiegs-)lösung
die perfekte (einstiegs-)lösung
für ein gesamtsystem.
die perfekte (einstiegs-)lösung für ein gesamtsystem.
Handarbeitsplätze bieten eine ideale Lösung für das manuelle Dosieren. Im Vergleich zu automatisierten Dosiersystemen ist das manuelle System eine kostengünstige und platzsparende Variante mit hoher Dosierqualität.
Je nach Materialart und Dosiermenge lässt sich die Stativlösung flexibel mit verschiedenen Dosierern und Materialversorgungen kombinieren.
Deshalb ist der Handarbeitsplatz die richtige Lösung
▶ Anwendungen mit verschiedensten Materialien
▶ Einfache Handhabung und Bedienung
▶ Hervorragendes Preis-/Performance-Verhältnis
▶ Qualitativ hochwertige Dosierergebnisse
▶ Geringe Einstiegsinvestition
▶ Gleiche Dosierer wie im automatisierten Prozess
vergießen, kleben, versiegeln
fragen zum produkt?
kontaktieren sie uns:

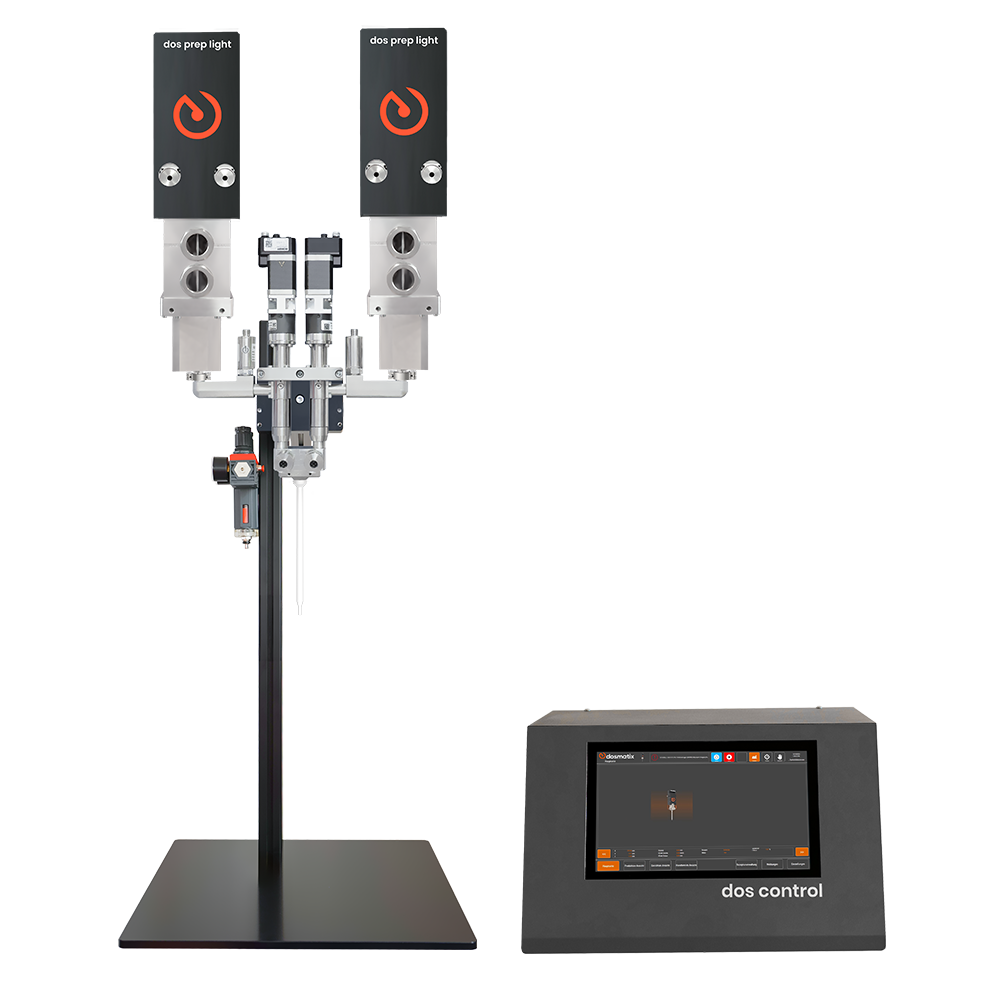

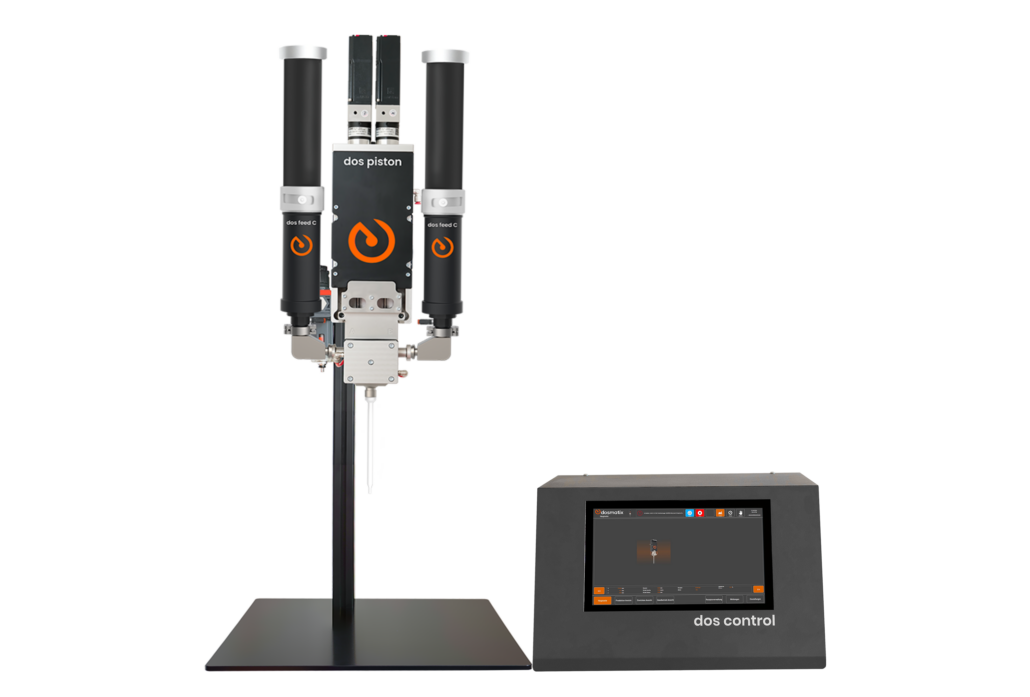

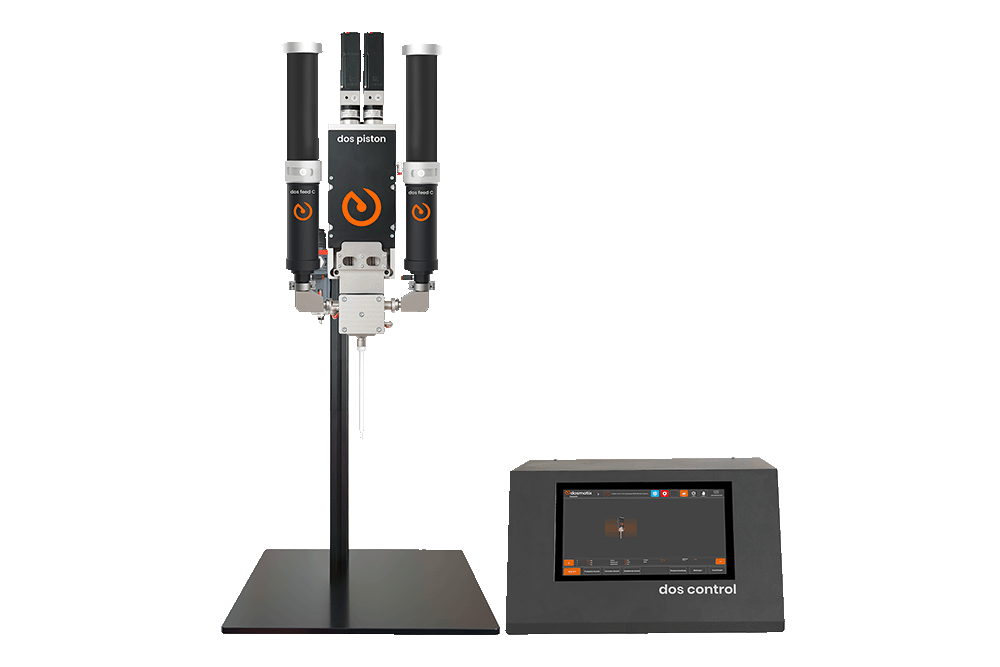

der handarbeitsplatz im überblick
1
2
3
4
1
Dosierer (1)
2
Material-
versorgung (2)
3
Kinematik (3)
4
Steuerung (4)
Unser Handarbeitsplatz wird modular auf Ihre spezifischen Vergussanforderungen und die Materialbeschaffenheit abgestimmt. Dabei kombinieren wir Elemente aus den folgenden Produktkategorien:
Dosierer (1)
Je nach Bedarf wird der Handarbeitsplatz mit einem Kolbendosierer dos piston oder einem Exzenterschneckendosierer dos screw ausgestattet.
Materialversorgung (2)
Die Materialaufbereitung und -versorgung richtet sich nach dem jeweiligen Material und der Anwendung. Zur Auswahl stehen: dos prep light, dos prep, dos feed C und dos feed H.

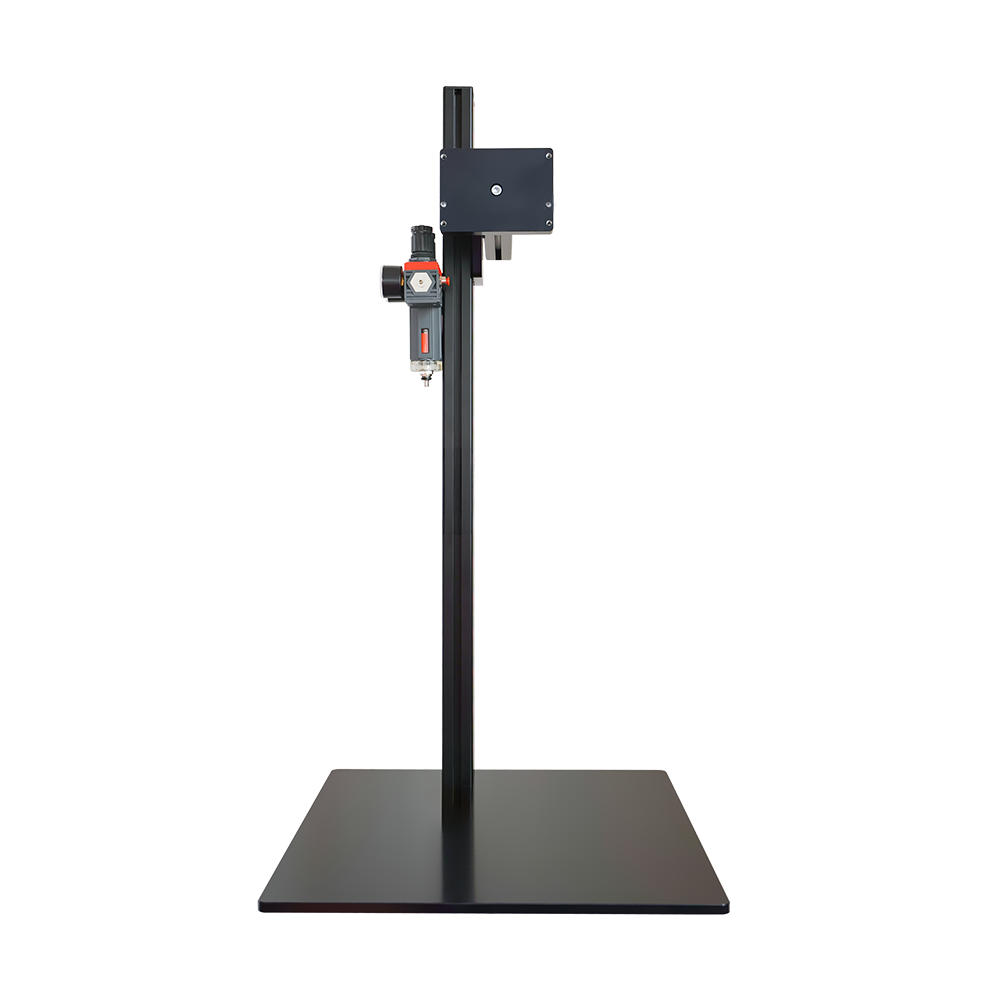

Kinematik (3)
Die Basis eines jeden Handarbeitsplatzes bildet die Kinematiklösung mit der dos workstation, inklusive einer intuitiven Bedieneinheit.
Steuerung (4)
Intuitive Bedienung, präzise Dosiersteuerung und modulare Erweiterbarkeit – basierend auf zuverlässiger Beckhoff-Technologie.
handarbeitsplatz-varianten im überblick
dos piston 1/2K
dos prep light 0,5/3L
0,1 bis 43 ml
Dosiergeschwindigkeit:
20ml/sek*
Für abrasive und nicht-abrasive Materialien
Anwendungsbeispiele:
Verguss von Elektronikbauteilen, Sensoren-Verguss, Verklebung von Steuergeräten
dos piston L 2K
(1K auf Anfrage)
5 bis 106 ml
Dosiergeschwindigkeit:
30ml/sek*
Für abrasive und nicht-abrasive Materialien
Anwendungsbeispiele:
Verguss von Wärmepumpenmotoren, Leiterplatten, Antennen
dos piston M – A 2K
(alternierend)
kontinuierlich
Dosiergeschwindigkeit:
20ml/sek*
Für abrasive und nicht-abrasive Materialien
Anwendungsbeispiele:
Klebeauftrag für Solarpaneele, Verguss von mittelgroßen Wickelgütern
dos piston L – A 2K
(alternierend)
kontinuierlich
Dosiergeschwindigkeit:
30ml/sek*
Für abrasive und nicht-abrasive Materialien
Anwendungsbeispiele:
Verguss von Motoren/Trafos, Klebeauftrag auf Sandwichplatten, Verguss von großen Wickelgütern
* (mischungsverhältnis 1:1 2K bei 1000 mPa·s)

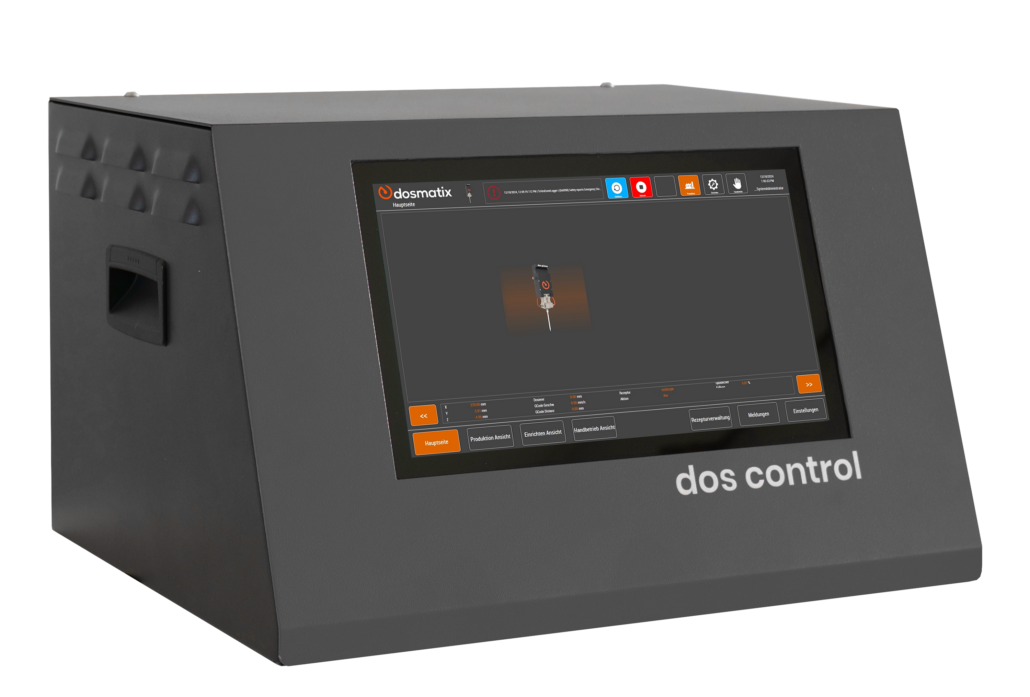

steuerungssystem
► Zentrale Steuerung: Effiziente Dosiersteuerung für manuelle Arbeitsplätze und Integrationssysteme
► Intuitive Bedienung: Benutzerfreundliches User-Interface für einfache Steuerung, Überwachung und Rezepturverwaltung
► Industrierobustes System: Basierend auf der Beckhoff-Steuerung – sicher, zuverlässig und kompatibel
► Flexibel & anpassbar: Modulare Optionen wie verschiedene Displaygrößen, Kabellängen, Schwenkarmlösungen und mehr…
systembasis
kombinierbare dosierer
Link zu: dos piston
dos piston
Kolbendosierer
Materialverguss von
0,1 bis 106 ml
Für abrasive und nicht-abrasive Materialien
Link zu: dos screw
dos screw
Exzenterschneckendosierer
Punktuelle und endlose
Dosierung ab 15 μl
Für abrasive und nicht-abrasive
Materialien
kombinierbare materialversorgungen
Link zu: dos prep light
dos prep light
Füllvolumen 0,5 und 3 Liter
Materialviskosität bis 70.000 mPa·s
Für abrasive und nicht-abrasive Materialien
Link zu: dos prep
dos prep
Füllvolumen je Kessel bis 60 Liter
Materialviskosität bis 70.000 mPa·s
Für abrasive und nicht-abrasive
Materialien
Link zu: dos feed C
dos feed C
Fördern aus Kartuschen
Materialviskosität ab 70.000 mPa·s
Für abrasive und nicht-abrasive
Materialien
Link zu: dos feed H
dos feed H
Fördern aus Materialhobbocks
Materialviskosität ab 70.000 mPa·s
Für abrasive und nicht-abrasive
Materialien
